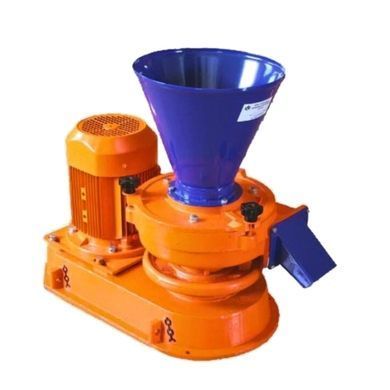

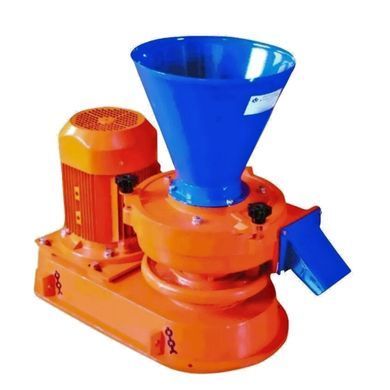

Краскотерка СО-116, СО-116А

Жерновая Краскотерка СО-116, СО-116А

Краскотерка жерновая СО-116, СО-116А предназначена для перетирания (приготовления) жидких и пастообразных невзрывоопасных материалов, применяемых для малярных работ (краски, меловые пасты, шпаклевки, клевые колеры, замазки).
При перетирании токсичных малярных составов Краскотерка СО-116 должна быть установлена в помещении, оборудованном отсосами (вентиляцией) для выведения вредных веществ.

Составляющие материалы (мел, сухие красящие вещества и др.) нужно предварительно замочить в растворителе (вода, олифа) или подать их в воронку краскотерки одновременно с таким растворителем.

Производитель: Лебедянский завод СОМ.

Состояние: Новые из неликвидов. Произведены в 90-х, 2000-х годах, но в работе ранее не были. Проводим предпродажную подготовку, даем гарантию поставщика. В наличии запчасти и жернова.

Устройство и принцип работы Краскотерки СО-116

Краскотерка СО-116 состоит из:

• загрузочной воронки (11), питателя (10);
• устройства для предварительного измельчения материала с ножом (8);
• устройства для регулирования зазора между жерновами (5) с помощью маховика (13);
• подшипникового узла, чаши (4) разгрузочного лотка (2), основания (1);
• устройства для регулирования натяжения ремней, состоящего из плиты (15) и специальной шпильки.

Передача крутящего момента от электродвигателя (12) к валу (16), осуществляется при помощи трехрядной клиноременной передачи ведущим (14) и ведомым (17) шкивами.

Регулировка натяжения ремней осуществляется с помощью натяжного устройства в следующем порядке: отпускаются болты крепления плиты с основанием и плита с помощью вращения гайки шпильки специальной передвигается по основанию до полного натяжения ремней. Величина оттяжки клинового ремня в рабочем состоянии 4,5 мм при усилии 2,5 кг. Для доступа к жерновам краскотерка выполнена с разъемом по чаше.

Составляющие материалы (мел, сухие красящие вещества и др.), а также соответствующие растворители (вода, олифа) загружаются в воронку (11). Из воронки материал подается питателем (10) на нож (8) и на сито (7), где он предварительно измельчается.

Перетирание предварительно измельченного материала происходит между двумя плоскими жерновами (5): верхним неподвижным и нижним – подвижным.

Жернова представляют собой взаимозаменяемые плоские из отбеленного чугуна диски (5). На рабочей поверхности дисков выполнены спиралеобразные канавки переменного сечения, которые обеспечивают равномерную подачу материала между жерновами.

Готовый перетертый материал стекает в чашу (4), а отсюда, через разгрузочный лоток (2) подается в тару готовой продукции.

Регулировочное устройство позволяет изменять величину зазора между жерновами для изменения тонкости перетирания или при износе поверхностей жерновов. Поджим жерновов осуществляется вращением маховика (13) против часовой стрелки.

Сферическая поверхность на верхнем торцевом конце шлицевого вала обеспечивает правильную установку нижнего жернова.

Техническая характеристика жерновой краскотерки СО-116, СО-116А

Производительность:
при степени перетира не более 60 мкм — 150 кг/ч;
при степени перетира не более 40 мкм — 115 кг/ч.

Привод — 3-фазный электродвигатель напряжением питания 380В, частотой тока 50 Гц:
Номинальная мощность электродвигателя: 2,2 кВт;
Количество оборотов в минуту: 1000.

Режим работы: S1, продолжительный.
Габаритные размеры: 730×360×600 мм.
Масса: не более 120 кг.
